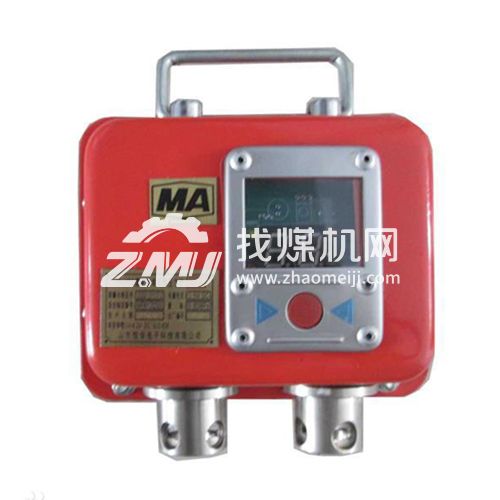

礦用本安型數字壓力計本產品為礦用本質安全型儀器，防爆標志：ExibI

　　礦用本安型數字壓力計，是用于煤礦井下綜采支架壓力參數檢測的智能儀表。它具有體積小、精度高、操作方便、顯示直觀，它采用了改進的電池供電系統，大大提高了儀器的使用可靠性和電源的使用壽命，可長期在井下使用，無需維護，是傳統的機械式壓力表的理想替代產品。

　　礦用本安型數字壓力計主要技術指標

　　1、 工作電壓： 由4節額定電壓1.5V的1號東芝R20S干電池串聯,大開路電壓6.6V; 大短路電流不大于1.2A。

　　2、 工作電流：<=25mA

　　3、 壓力計度等級： 2.0級

　　4、 量程：0-60Mpa 檢測通道：1點、2點

　　5、 引壓孔直徑 Φ10。

　　6、 顯示方式：LED數字顯示。

　　綜采支架數顯測壓表是用于煤礦井下綜采支架壓力參數監測的智能化儀表，俗稱“電腦圓圖儀”。它具有體積小、操作方便、顯示直觀數據處理功能強等特點，輸出的報表格式通用性強，尤其是第三代產品采用了光控啟動開關控制，使儀器可處于顯示工作狀態和非顯示工作狀態，大大提高了儀器的使用可靠性和電源的使用壽命，可長期在井下使用，無需維護，是傳統的機械圓圖儀的理想替代產品。

　　綜采支架數顯測壓表，由四部分組成：1、壓力監測記錄分機;2、紅外傳輸數據采集儀;3、紅外數據計算機通訊適配器;4、數據處理軟件。組成如圖所示，壓力分機具有1~4個壓力測孔，可同時測量兩個測點的壓力，并連續記錄在分機內，一個工作面可布置1—20個分機，可使用一臺數據采集儀進行采集，采集儀攜帶至井上后通過紅外通訊適配器將數據自動地傳送到PC計算機處理。

　　綜采支架數顯測壓表使用5節2號可充電電池供電，電池充電一次可連續使用4~5個月，ZDYJ-IIB型壓力信號采集儀使用8節5號可充電電池供電，要每2~3個月充放電一次(注意：充放電一定要在井上進行!)。
